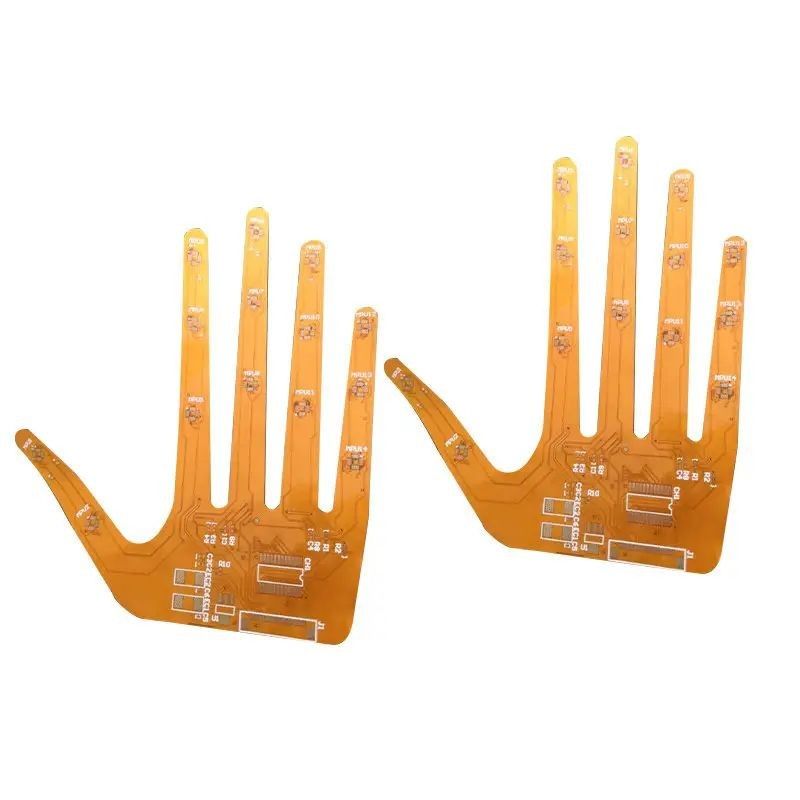

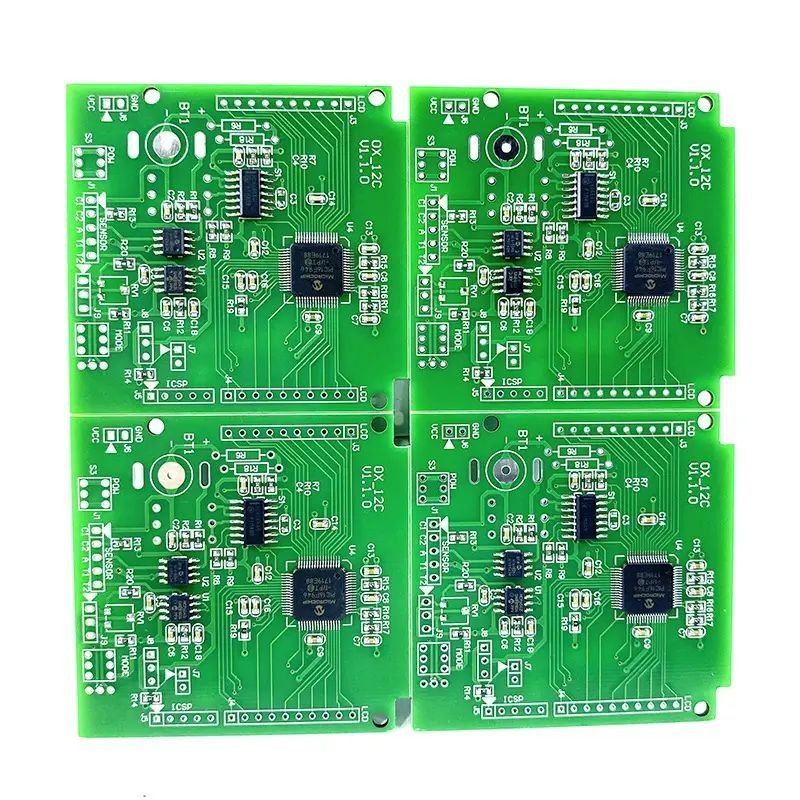

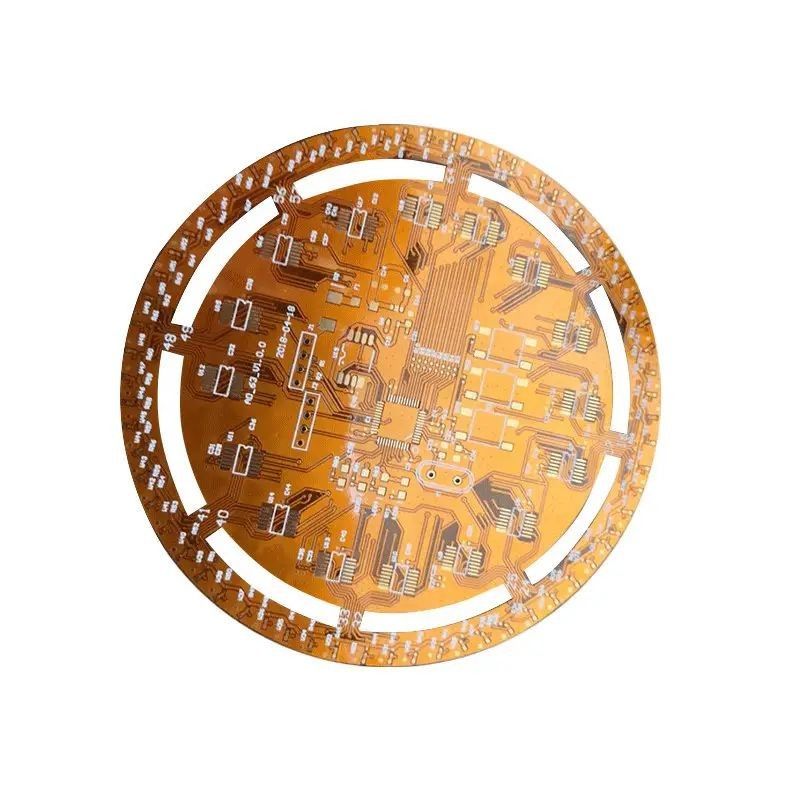

Produkcja PCB Gerber PCBA Zgromadzone Elastyczne Płyty PCB Mieszalnik silnik PCB podwójny

PCBProdukcja GerberPCBAZmontowany elastycznyPCBDwukrotny silnik mieszalnika z bokuPCB.

Produkcja PCB Gerber odnosi się do procesu wytwarzania płyty obwodowej drukowanej (PCB) na podstawie plików Gerbera, które zawierają informacje projektowe dotyczące układu PCB.W przypadku płyty elastycznych PCB dwustronnych do silnika mikserów, PCB jest zaprojektowane tak, aby spełniać specyficzne wymagania silnika mikseru i powiązanych z nim obwodów.Oto opis kluczowych aspektów produkcji dwustronne elastyczne PCB dla silnika mikser:

Wymagania dotyczące PCB i plików Gerbera:Proces projektowania PCB polega na tworzeniu układu układu PCB przy użyciu specjalistycznego oprogramowania.oraz wszelkich niezbędnych obszarów elastycznych dla elastycznych PCBPo zakończeniu projektu generowane są pliki Gerber. Pliki te zawierają informacje wymagane przez producenta PCB do dokładnej produkcji PCB.

Wybór materiału do elastycznych płyt PCB:W przypadku elastycznych płyt PCB wybór materiałów ma kluczowe znaczenie..Grubość i inne specyfikacje elastycznego materiału są określane na podstawie specyficznych wymagań silnika mikseru i pożądanych właściwości mechanicznych PCB.

Wytwarzanie PCB:Proces wytwarzania rozpoczyna się od przygotowania elastycznego podłoża, w tym cięcia materiału do wymaganych wymiarów i, w razie potrzeby, nałożenia warstwy kleju.Następnym krokiem jest nałożenie przewodzącej warstwyWykonuje się to za pomocą procesów takich jak bezelektrolyczne pokrycie miedzi lub rozpylanie.

Maska lutowa i jedwabnik:Aby chronić PCB i zapewnić izolację, na obu stronach PCB nakłada się maskę lutową.Dodaje się również warstwę jedwabnoprawnej, który obejmuje etykiety, oznaczenia części i inne oznakowania pomocne w montażu i identyfikacji.

Zgromadzenie i lutowanie elementów:Po wyprodukowaniu PCB kolejnym krokiem jest montaż komponentów na PCB.Polega to na umieszczeniu komponentów w wyznaczonych miejscach i lutowaniu ich na PCB przy użyciu odpowiednich metod, takich jak lutowanie z powrotem lub lutowanie faloweProces montażu komponentów zapewnia prawidłowe połączenia elektryczne i mechaniczne między komponentami a PCB.

Wytwarzanie dwustronnego elastycznego płytki PCB dla silnika mikseru obejmuje zaprojektowanie układu płytki PCB, generowanie plików Gerbera, wybór odpowiednich materiałów, wytwarzanie płytki PCB,stosowanie maski lutowej i filtru jedwabnego, montaż komponentów oraz przeprowadzenie badań i kontroli jakości.niezawodny PCB, który spełnia specyficzne wymagania silnika mikseru i zapewnia efektywną i bezpieczną pracę.
