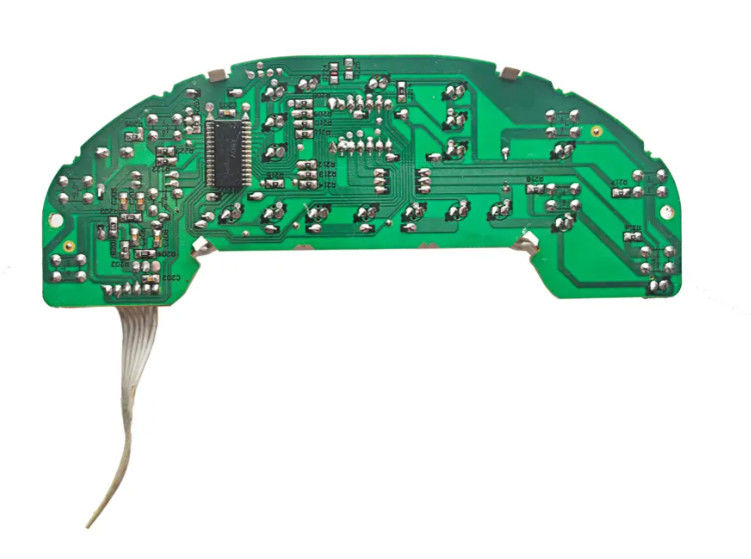

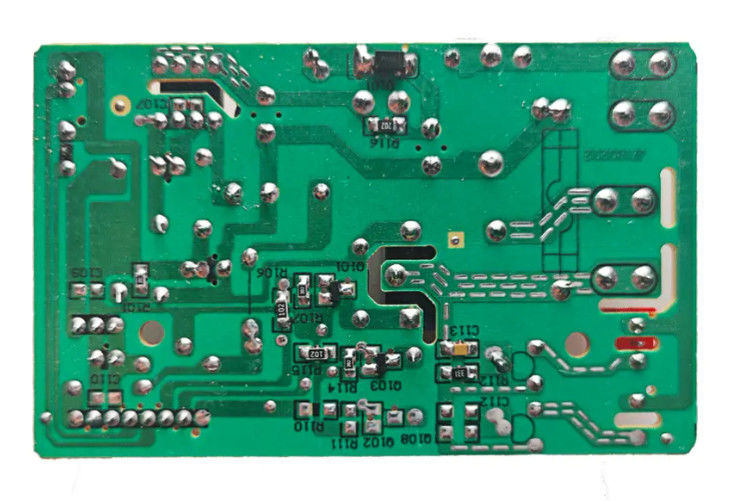

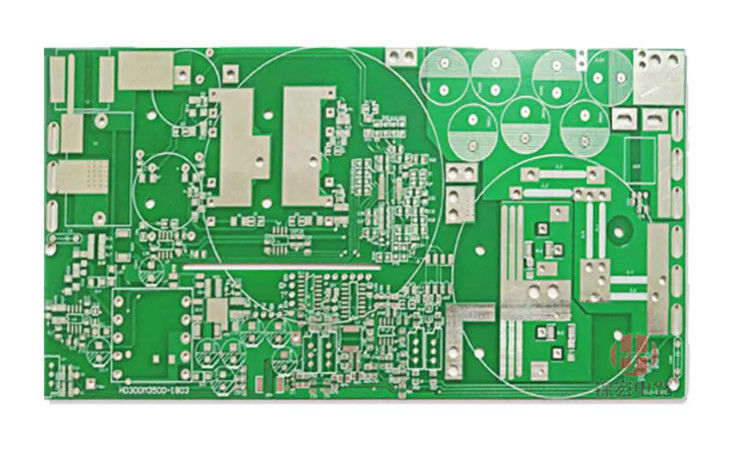

Jednostronna płytka PCB Zwiększona płyta obwodowa 94v0 do kuchenki ryżowej z wykończeniem powierzchni FR4 OSP

Jednostronna płytka PCB Zwiększona płyta obwodowa 94v0 do kuchenki ryżowej z wykończeniem powierzchni FR4 OSP

PCB o bazie FR4

Płyta obwodnicza do gotowania ryżu

OSP PCB do wykończenia powierzchni

Skontaktuj się z nami
Poproś o wycenę
Szczegóły produktu
Rodzaj:
PCBA banku mocy
Grubość miedzi:
1 uncja
Nazwa produktu:
Płytka drukowana
Użycie:
Elektronika OEM
Kształt:
Dostosuj wymagane
Warstwa:
2Warstwa
Podkreślić:

PCB o bazie FR4

,

Płyta obwodnicza do gotowania ryżu

,

OSP PCB do wykończenia powierzchni

Warunki płatności i wysyłki
Opis produktu

Jednostronna płytka PCB Zwiększona 94v0 Płytka obwodowa kuchenki ryżowej z wykończeniem powierzchni FR4 Base OSP.



Opis Zdolność

Materiał

FR-1

Celem

Elektronika

Opakowanie

Opakowania próżniowe

Badania

Test sterowniczy





Jednostronny PCB producenta odnosi się do płyty drukowanej, która ma obwody i komponenty zamontowane tylko po jednej stronie płyty.PCB został specjalnie zaprojektowany do ulepszonej płyty obwodowej do gotowania ryżu 94V0Oto opis kluczowych aspektów tego PCB i jego procesu produkcyjnego, w tym wykorzystania materiału bazowego FR4 i wykończenia powierzchni OSP:



Jednostronny projekt PCB:Producent tworzy projekt jednobocznego PCB spełniający specyficzne wymagania ulepszonej płyty obwodowej gotownika ryżowego 94V0.Projekt obejmuje układ i rozmieszczenie elementów, kierowanie śladami sygnału, zarządzanie energią, regulacja temperatury, funkcje interfejsu użytkownika i mechanizmy bezpieczeństwa niezbędne do pracy kuchenki ryżowej.



FR4 Materiał podstawowy:PCB jest wykonany z FR4, szeroko stosowanego materiału epoksydowego laminowanego z opalania płomienia z włókna szklanego. FR4 jest znany ze swoich doskonałych właściwości izolacyjnych, wytrzymałości mechanicznej,i stabilność wymiarowaZapewnia stabilną i niezawodną podstawę do montażu komponentów i ruchu śladów obwodu.



Powierzchnia miedziana i etycja:Cienka warstwa miedzi jest nakładana na podstawowy materiał FR4 w celu stworzenia przewodzących ścieżek dla obwodu.pozostawiając za sobą pożądane ślady obwodów zgodnie z projektem.



Umiejscowienie części:Składniki takie jak mikrokontrolery, kondensatory, rezystory, czujniki, złącza i inne niezbędne części są montowane z jednej strony płytki PCB.Umieszczenie elementów odbywa się zgodnie ze specyfikacjami projektowymi w celu zapewnienia właściwej funkcjonalności i efektywnego wykorzystania dostępnej przestrzeni.



Maska lutowa:Na PCB nakładana jest warstwa maski lutowniczej w celu ochrony śladów miedzi i zapobiegania niepożądanym mostom lutowniczym podczas procesu montażu.ale może być również w innych kolorach.



Wykończenie powierzchni OSP:OSP (Organic Solder ability Preservative) jest stosowany jako wykończenie powierzchniowe jednobocznego PCB.OSP to cienka warstwa ochronna nakładana na ślady miedzi w celu zapobiegania utlenianiu i zapewnienia dobrej zdolności lutowejZapewnia płaską i równomierną powierzchnię do lutowania komponentów podczas montażu.



Drukowanie jedwabnym i legendarne:Producent może dodać do płyty PCB warstwę jedwabnego ekranu, która zawiera drukowane kontury części, oznaczenia odniesienia i inne oznakowania, które ułatwiają umieszczenie i identyfikację części.W celu uzyskania dodatkowych informacji można również dodać drukowanie opisu, np. wartości części lub ważne ostrzeżenia.
